| Additional Information | Wenn Sie Interesse an dieser Maschine haben besuchen Sie gerne unsere Bieterplattform: https://equipmentsales.dllgroup.com/ .
If you are interested in bidding please go to our site here: https://equipmentsales.dllgroup.com/
Zustand und Ausstattung und Baujahr werden exemplarisch aufgeführt und können unter Umständen in Einzelfällen abweichen. Ausstattung gemäß Fotos in der Anzeige. Bei Nachfragen können Sie uns jederzeit kontaktieren.
Condition, equipment and year of construction are listed as examples and may vary in individual cases. Equipment according to photos in the advertisement. If you have any questions, please contact us at any time.
Zulassungspapiere:
Zulassungsbescheinigung Teil I TIMA vorhanden
Zulassungsbescheinigung Teil II TIMA vorhanden
Zulassungsbescheinigung Teil I Hinowa nicht vorhanden
Zulassungsbescheinigung Teil II Hinowa nicht vorhanden

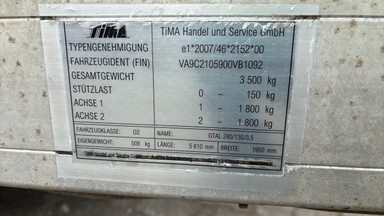

Registration certificate:
Registration certificate part I TIMA available
Registration certificate part II TIMA available
Registration certificate part I Hinowa not available
Registration certificate part II Hinowa not available
Ausstattung:

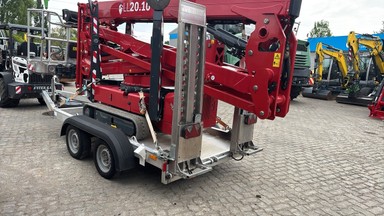

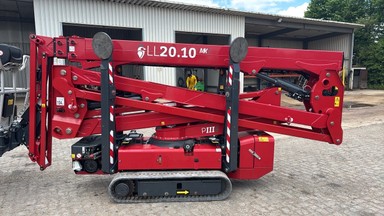

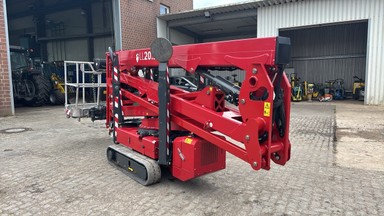

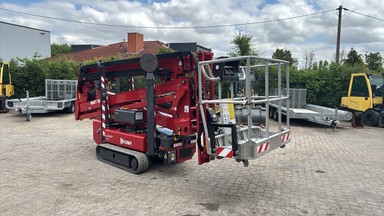

Hinowa LightLift 20.10. :
In Ausführung Gelenk-Teleskop mit Korbarm auf Raupenfahrgestell
CE-zertifiziert gemäß Norm EN 280
Arbeitshöhe 20,15 m , seitliche Reichweite 9,70 m voll nutzbar mit 230 kg Korblast
Drehbereich 360 Grad (180 Grad rechts / 180 Grad links)
Korbdrehung 124 Grad (62 Grad rechts / 62 Grad links)
Duales Antriebssystem mit 2 Motoren: Dieselmotor 2 Zylinder Kubota Z602 / 14,5 PS - 3600 U/min. mit automatischer Drehzahlkontrolle
Dieseltank 11 L mit Füllstandskontrolle
Elektromotor mit 230 Volt - 50 Hz - 2,2 KW
Hydraulische Spurverbreiterung (795 - 1095 mm) auch in Transportstellung möglich

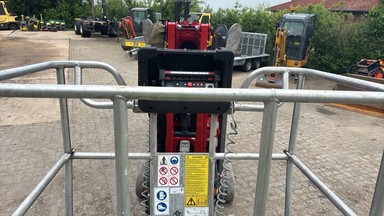

Abnehmbare 2-Mann-Aluminium-Arbeitskorb 1,33 m x 0,77 m x 1,10 m
Schnellgang zum Verfahren max. 3 km/h elektronischer Überwachung
Patentiertes Korbwaagesystem mit doppelter elektronischer Überwachung
Elektronischer Neigungsmesser mit Hubteilblockierung bei unkorrekter Abstützung
Optische und akustische Abstützüberwachung
Automatische Korbnivellierung
Akustisches Warnsignal bei Fahrbewergung
Paralleles Auf- und Absteigen an der Fassade (Fassadengang)
Proportional-Steuerung aller Bewegungen, auch mehrere gleichzeitig möglich
Abstütz- und Einfahrautomatik und automatische Nivellierung "IIIS"
CAN-BUS Kabelfernsteuerung für Bedienung im Korb und vom Unterwagen aus mit Display zur Systemdiagnose und Zustandsanzeige
Betriebsstundenzähler für Diesel- und Elektromotor
R.A.H.M.-System zur Ferndiagnose und Lokalisierung über "Google MAPS"
230 V Leitung, einphasig, vom Unterwagen zur Steckdose im Korb (max. 10 A)
Leerleitung Durchmesser 6 mm für Druckluft vom Unterwagen bis zum Korb
Leerleitung Durchmesser 12 mm für Wasser vom Unterwagen bis zum Korb
2 freie Druckleitungen mit Anschluss am Unterwagen und im Korb (6 + 12 mm Innendurchmesser)
Buchsen und Bolzen abschmierfrei
Drehkranz mit Schneckenantrieb
Verschleißarme Hydraulikschläuche
Hydraulische Komponenten von Oil Control und Bosch-Rexroth
Durchmesser 300 mm große Stützenteller für geringeren Bodendruck
Notablassvorrichtungen mit Steuerung im Korb
Hilfsnotablass vom Boden aus über Handpumpe
Doppelte Lasthalteventile an den Stützfüßen, geschützt an der Unterseite
Metallschutzabdeckungen auf Motoren und Abstützzylinder
Kranösen an Maschinen-Fahrgestell
Gabelstaplerführungen für Transport
Verzurrösen für die Transportsicherung
Helle nichtkreidende "low profile" Gummiketten
Standardlackierung: Hubarme rot RAL3002, Stützen grau RAL7016

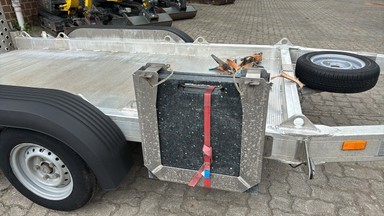

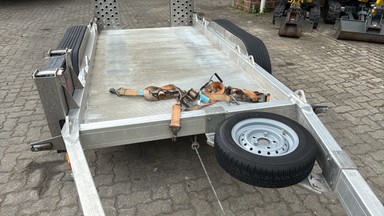

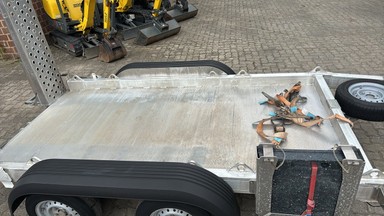

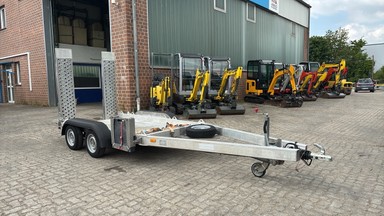

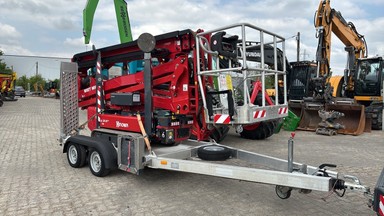

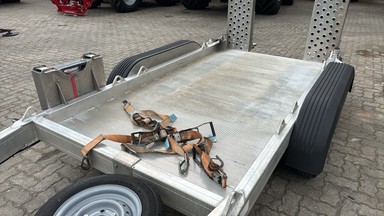

Alu-Tandem-Tieflader GTAL280/135/3,5:
Geschlossene Ladefläche aus Alu-Plankenboden
Gesamt- / Ladelänge : 5690 mm / 2800 mm
Gesamt- / Ladebreite : 1940 mm / 1350 mm
Anhänge- / Ladehöhe : 450 mm / 420 mm
Boden hinten abgesenkt auf 380 mm
Deichsellänge : 2400 mm (Mitte Kugelkupplung - Rahmen)
Anhängerhöhe : 450 mm (Mitte Kugelkupplung)
Eigengewicht / Nutzlast : 500 kg / 3000 kg
Zulässiges Gesamtgewicht 3500 kg
Auflaufeinrichtung an V-Deichsel
Stützlast 150 kg
Komplett Alu mit Auffahrrampen Länge 1700 mm / Breite 350 mm
Ladefläche zwischen den Rädern bestehend aus Alu-Plankenboden quer zur Fahrtrichtung geriffelt, unten geschlossen, Kunststoff-Kotflügel
Stützrad mit Kurbelverstellung (Tragkraft 500 kg)
Equipment:

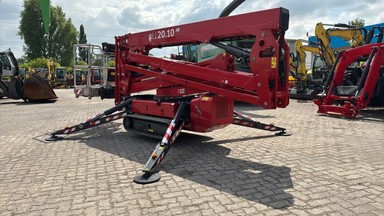

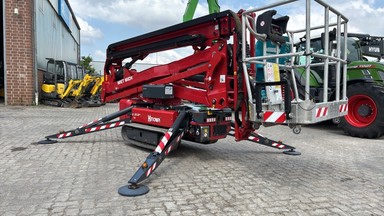

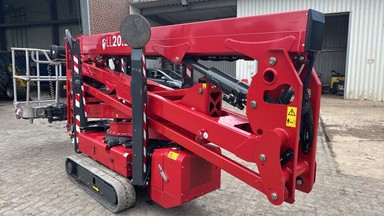

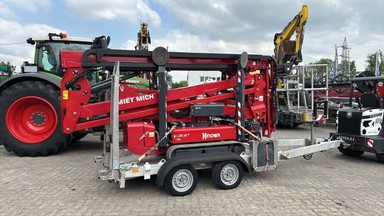

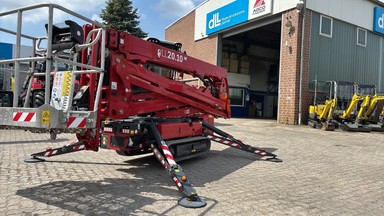

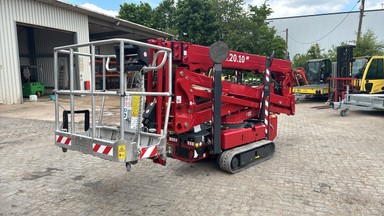

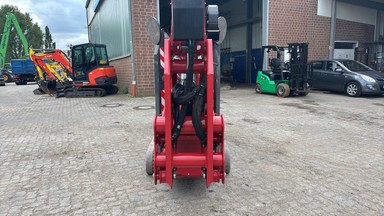

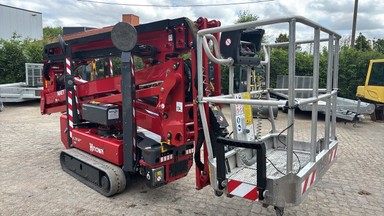

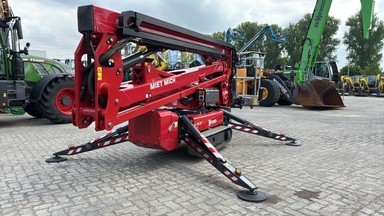

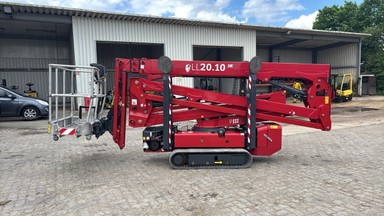

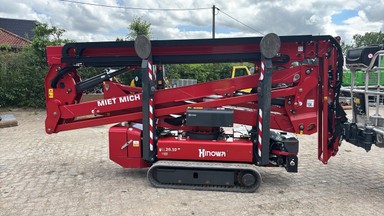

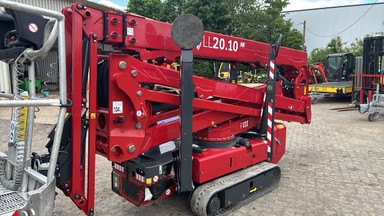

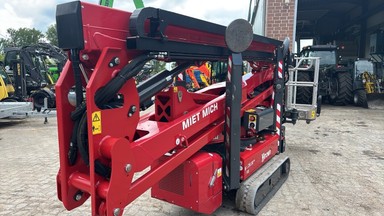

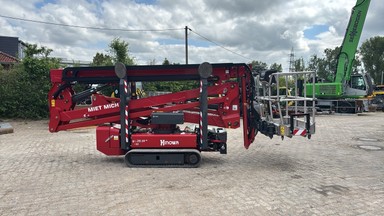

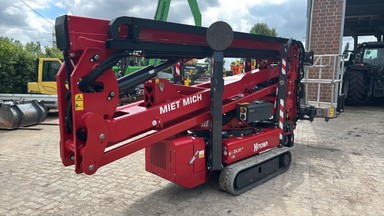

Hinowa LightLift 20.10. :
In articulated telescopic version with basket arm on crawler chassis
CE-certified in accordance with standard EN 280
Working height 20.15 m, lateral reach 9.70 m Fully usable with 230 kg basket load
Rotation range 360 degrees (180 degrees right / 180 degrees left)
Basket rotation 124 degrees (62 degrees right / 62 degrees left)
Dual drive system with 2 engines: Diesel engine 2 cylinder Kubota Z602 / 14.5 HP - 3600 rpm. with automatic speed control
Diesel tank 11 L with level control

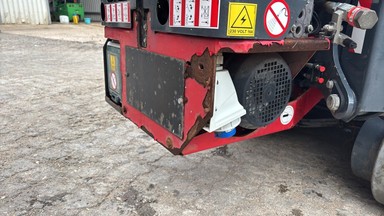

Electric motor with 230 Volt - 50 Hz - 2.2 KW
Hydraulic track widening (795 - 1095 mm) also possible in transport position

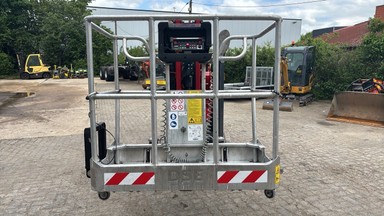

Detachable 2-man aluminum work basket 1.33 m x 0.77 m x 1.10 m
High-speed gear for moving max. 3 km/h electronic monitoring 3 km/h electronic monitoring
Patented basket weighing system with double electronic monitoring
Electronic inclinometer with lifting section blocking in the event of incorrect support
Optical and acoustic support monitoring
Automatic basket levelling
Acoustic warning signal when moving
Parallel ascent and descent on the facade (facade walkway)
Proportional control of all movements, several possible at the same time
Automatic support and retraction and automatic levelling "IIIS"
CAN-BUS cable remote control for operation in the basket and from the undercarriage with display for system diagnostics and status indication
Operating hours counter for diesel and electric motor
R.A.H.M.- System for remote diagnosis and localization via "Google MAPS"
230 V cable, single-phase, from the undercarriage to the socket in the basket (max. 10 A)
6 mm diameter empty line for compressed air from the undercarriage to the basket
12 mm diameter empty line for water from the undercarriage to the basket
2 free pressure lines with connection on the undercarriage and in the basket (6 + 12 mm internal diameter)
Lubrication-free bushes and bolts
Rotating ring with worm drive
Low-wear hydraulic hoses
Hydraulic components from Oil Control and Bosch-Rexroth
300 mm diameter large support plates for lower ground pressure
Emergency lowering devices with control in the basket
Auxiliary emergency lowering from the ground via hand pump
Double load-holding valves on the support legs, protected on the underside
Metal protective covers on motors and support cylinders
Crane eyes on machine chassis
Forklift guides for transport
Lashing eyes for transport securing
Light-colored, non-marking "low profile" rubber tracks
Standard paint finish: Lifting arms red RAL3002, supports gray RAL7016

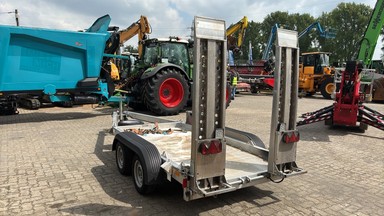

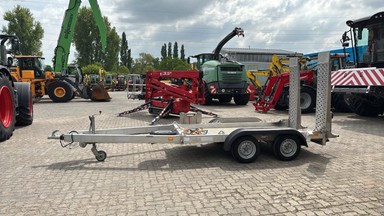

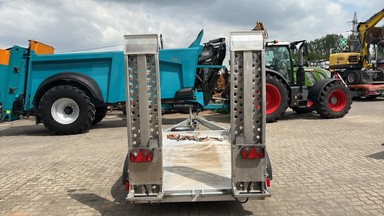

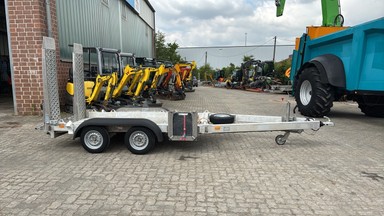

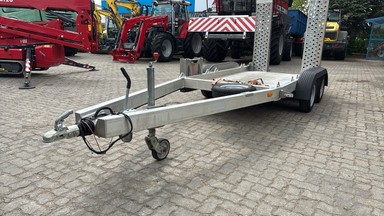

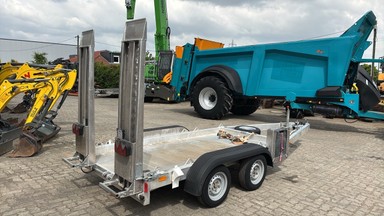

Alu-Tandem-Trailer GTAL280/135/3,5:
Closed loading area made of aluminum plank floor
Total / loading length : 5690 mm / 2800 mm
Total / loading width : 1940 mm / 1350 mm
Towing / loading height : 450 mm / 420 mm
Rear floor lowered to 380 mm
Drawbar length : 2400 mm (center of ball coupling - frame)
Trailer height : 450 mm (center of ball coupling)
Tare weight / payload : 500 kg / 3000 kg
Permissible total weight 3500 kg
Overrun device on V-drawbar
Drawbar load 150 kg
Completely aluminum with drive-on ramps Length 1700 mm / width 350 mm
Loading area between the wheels consisting of aluminum plank floor, ribbed transverse to the direction of travel, closed at the bottom, plastic mudguards
Support wheel with crank adjustment (load capacity 500 kg) |
